Канализационные насосные станции – КНС

Производительность

Серийное производство

Рекомендованная производительность от 5 до 2500 м3/час, напор от 1 до 100 метров водяного столба.

Заказ не типового оборудования КНС

В указанных параметрах нет необходимой вам производительности оборудования? Напишите в Эколос через форму обратной связи или позвоните по телефону ☎ 8 800 301 21 30, наши инженеры сделают расчет необходимого вам оборудования по вашим параметрам.

Канализационная насосная станция (КНС) применяется при перекачивании хозяйственно-бытовых, ливневых и производственных сточных вод, в случае отсутствия их отвода самотеком. В целях обеспечения бесперебойной работы КНС завод Эколос оснащает оборудование проверенными насосами от зарубежных и отечественных производителей: Flygt, Grundfos (Грундфос), KSB, ABS, Wilo, DAB, ООО «Средневолжский машиностроительный завод», ОАО «Взлет».

Исключить возможный сбой в случае чрезвычайной ситуации позволяет оснащение насосных станций датчиками температуры обмотки электродвигателя, температуры подшипников, контроля протечек торцевого уплотнения.

Принцип работы канализационных насосных станций

По подводящему трубопроводу стоки направляются в корпус канализационной насосной станции. Сороулавливающая корзина, расположенная на входе в станцию, предназначена для сбора мусора и предотвращения сбоя текущей работы насосных агрегатов.

На дне канализационной станции расположены насосы погружного типа, установленные на трубную муфту, которая крепится к днищу емкости специальными шпильками, позволяющими прикрепить насосы к трубным узлам без соединения болтами. Так же это позволяет перемещать насосные агрегаты по направляющим штангам во время монтажа и демонтажа насосных агрегатов, осуществляемых вручную с помощью цепи или с помощью электрической тали. По сигналу каждого из 4х датчиков уровня происходит включение и выключение насосов.

В канализационной насосной станции применяются гидростатические датчики уровня, но чаще всего устанавливаются поплавковые выключатели.

В комплекте идет шкаф управления, который отвечает за питание и работу насосов.

Сток под напором перекачивается насосами в отводящий трубопровод для последующей очистки или сброса. В проекте закладывается необходимое количество отводящих трубопроводов зависящее от пожеланий заказчика.

Запорная арматура регулирует производительность насосов.

Лестница и площадка обслуживания обеспечивают удобство обслуживания.

Варианты установки

Существует два типа размещения КНС:

1. подземное (глубина погружения рассчитывается исходя из данных о глубине заложения подводящего трубопровода и объема перекачки сточных вод),
2. наземное (в павильоне или на открытом воздухе).

Типовые канализационные насосные станции и их отличительные особенности работы

Однокорпусная КНС

Через трубопровод в КНС подаются сточные воды.

Насосы погружного типа устанавливаются на трубную муфту, закрепленную на дне емкости шпильками. Включение и остановка происходит по сигналу датчиков уровня. Через панель управления осуществляется управление и питание насосов.

В зависимости от данных, указанных в проекте, или пожеланий заказчика количество напорных трубопроводов на станции варьируется.

Горизонтальная КНС

Горизонтальная насосная станция устанавливается на объектах с неравномерным поступлением стоков.

КНС представляет собой горизонтальную емкость с насосным оборудованием для сбора, хранения и перекачивания жидкостей.

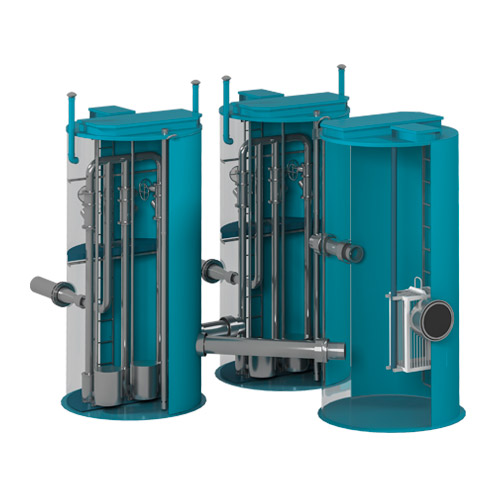

Многокорпусная КНС

Станция состоит из нескольких корпусов с оборудованием, что позволяет увеличить рабочий объем.

Отдельно от насоса возможна установка:

• арматуры или расходомера в сухом колодце,
• улавливающей сор корзины (решетки дробилки) в приемной камере.

При необходимости объем КНС легко увеличивает посредством установки дополнительного резервуара.

КНС с сухими насосамами

КНС оборудуется приемной камерой с сухими насосами и арматурой, установленной рядом с корпусом.

Наличие дренажного насоса позволяет исключить затопление машинного зала.

КНС с выносной арматурой

Регулирование производительности насосов осуществляется при помощи запорно-регулирующей арматуры, с возможностью установления последней в отдельном павильоне, т.е. вне корпуса КНС.

Производство КНС и комплектация

Корпус станции выполняется:

• из стеклопластика, отличается высокой прочностью и небольшим весом, низкой стоимостью монтажа и обслуживания;
• из металла, имеет двойное антикоррозийное покрытие.

Диаметр корпуса подбирается исходя из габаритных размеров насосов и рекомендаций завода-изготовителя насосного оборудования.

Как подобрать канализационную насосную станцию?

Главными характеристиками для подбора КНС являются расход, напор и глубина заложения подводящего трубопровода (трубопровод подачи точных вод в корпус станции).

Для определения стоимости канализационной насосной станции необходимо:

• Из графика полей по расходу и напору выбрать номер области.
• Каждому номеру области соответствует типовая КНС с характеристиками представленными в таблице.
• При изменении глубины заложения подводящего трубопровода, высота корпуса изменяется на эту же величину. Стоимость при этом также корректируется.
